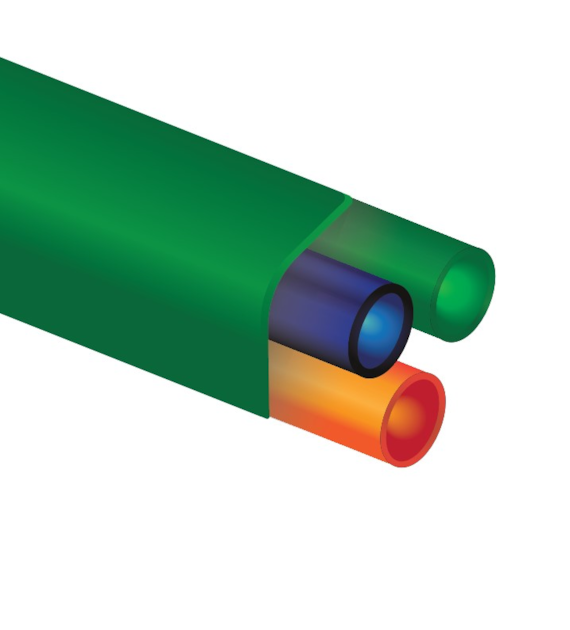

Mikrorohrbündel 3x12/8 mm

Das Bündel/Paket aus 4x14/10 mm Mikrorohren ist aus hochdichtem Polyethylen (HDPE) gefertigt und entspricht den Normen EN 61386 und EN 60794-5. Jedes Mikrorohr verfügt über eine dauerhafte innere Schicht aus einer Silikonmischung, die einen Reibungskoeffizienten von weniger als 0,1 gewährleistet. Die innere Oberfläche der Mikrorohre ist geriffelt (mit Längsrillen). Das Bündel mit dickwandigen Mikrorohren ist für die direkte Verlegung im Boden, den Bau von Mikrokanälen und Glasfaser-Mikrorohrleitungen vorgesehen. Durch die dünne Ummantelung der Bündel besteht die Möglichkeit, die einzelnen Mikrorohre zum Zwecke der Verzweigung oder Verbindung von zwei Abschnitten zu trennen (z. B. in Kabelschächten).

Die Wände der einzelnen Mikrorohre sind einfarbig, was die Identifizierung der Mikroröhre im Bündel ermöglicht. Das Bündel ist mit einer grünen, folienbeschichteten Abdeckung versehen, die für Installation, Transport und Kennzeichnung geeignet ist.

Technische Daten:

Material der Mikrorohre: HDPE
Farbe der Ummantelung: Grün
Anzahl der Rohre: 4
Innendurchmesser/Außendurchmesser der Mikrorohre: 10/14 mm
Außenabmessungen des Bündels (min x max): 30 x 36 mm
Mindestbiegeradius: 300 mm
Installationskraft: 4 kN
Temperaturbereich - Installation: -10[°C]~60[°C]
Temperaturbereich - Transport, Lagerung, Betrieb: -40[°C]~70[°C]
Empfohlene Kabelabmessungen zum Einblasen: 50-75% des Innendurchmessers der Mikrorohre
Reihenfolge der Mikrorohre in den Bündeln: Rot - Blau - Grün - Gelb
Verpackung und Lieferung:

Trommeltyp: Rahmen
Standardmenge: 2000 m
Abmessungen der Trommel: 1,8 x 1,15 m
Bruttogewicht: 900 kg
Zusätzliche Informationen für einzelne Mikrorohre 14/10 mm:

Material: 100% HDPE-Primärmaterial (ohne Verwendung von Regranulat)
Materialdichte: ≥ 950 kg/m³
Fließgeschwindigkeitsindex: 0,3 g/10 min bei 190 °C/2,16 kg
Gewicht pro Meter: 72 g/m mit einer Toleranz von +3%
Verbinder: Kompatibel mit allen gängigen Mikrorohrverbindern
Maximal empfohlener Druck beim Einblasen: 15 bar bei 20 °C
Ovalität: weniger als 5% vor dem Aufwickeln auf die Trommel und weniger als 10% nach dem Aufwickeln der Mikrorohre auf die Trommel
Erwartete Lebensdauer: 50 Jahre
Mindestbiegeradius: 140 mm
Installationskraft: 1100N
Weitere mechanische Eigenschaften in der Tabelle (siehe Bild)
Detektionskabel als Option:

Zur Erkennung des installierten Mikrorohrbündels während des Betriebs. Die Ausführung des Bündels mit einem zusätzlichen Detektionskabel muss vom Kunden bei der Bestellung festgelegt werden
Normkonformität:

EN 61386
EN 60794-5
