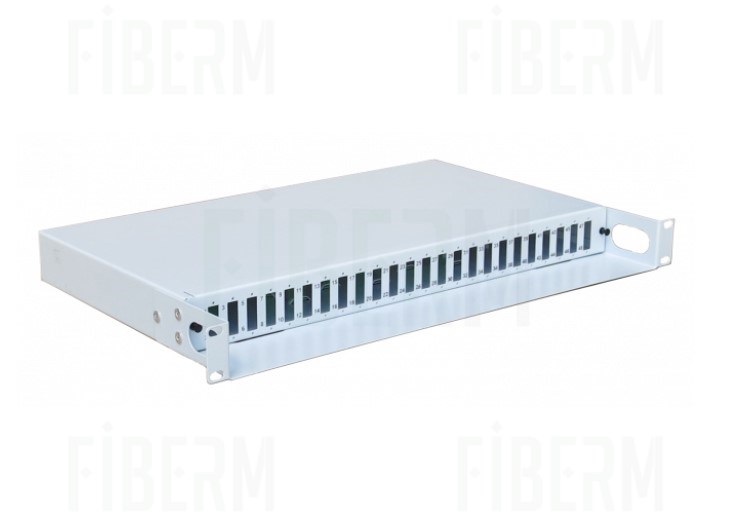

Przełącznica światłowodowa wysuwna 19" 1U 24x DX wsunięta

19"-Glasfaserpatchpanel 1U 24×SC Duplex – ausziehbar, ohne Führungsschienen, mit Möglichkeit zur Montage von Spleißkassetten und mit PG-13.5-Kabelverschraubungen

Das 19"-Patchpanel in 1U-Bauhöhe wurde für professionelle Telekommunikationsinstallationen und unterschiedlichste Glasfasernetze entwickelt. Es handelt sich um eine solide, funktionale und präzise gefertigte Lösung, die eine effiziente Organisation, sicheren Schutz und komfortable Bedienung von Glasfaserverbindungen in Rackschränken ermöglicht. Durch die durchdachte Konstruktion und zahlreiche praktische Details eignet sich das Panel sowohl für kleinere Installationen als auch für umfangreiche Übertragungssysteme.

Die ausziehbare Schublade ohne Kugelführung ermöglicht einen schnellen Zugriff auf das Innere des Panels, ohne es aus dem Rack auszubauen. Der großzügige Arbeitsbereich erleichtert die Montage von Adaptern, die Führung der Fasern sowie die Installation von Spleißkassetten, was Servicearbeiten und Netzkonfiguration deutlich vereinfacht.

Wichtigste Produkteigenschaften

19"-Standard, 1U

Für die Montage in 19"-IT-Racks vorgesehen; stabile Befestigungspunkte gewährleisten eine sichere Installation.

24 Öffnungen für SC-Duplex-Adapter

Die Frontplatte verfügt über 24 Öffnungen für SC-Duplex-Adapter und ermöglicht somit den Anschluss von bis zu 48 Fasern in Duplex-Konfiguration. Nummerierte Positionen erleichtern die Identifikation und spätere Wartung.

Ausziehbare und abnehmbare Schublade

Sie erleichtert den Zugang für Montage, Service und Organisation der Fasern. Die konstruktion ohne Kugelführungen reduziert das Risiko von Blockierungen und erhöht die Langzeitzuverlässigkeit. Die Verriegelung erfolgt über praktische Schnappverschlüsse.

Faser- und Kabelmanagement

Geprägte Führungsbereiche sowie selbstklebende Halter ermöglichen eine ordentliche Kabelführung. Zusätzlich können Kabelbinder eingesetzt werden, um Fasern und Installationskomponenten sicher zu fixieren.

Einführung von Außenkabeln – rückseitiger Zugang

Das Patchpanel verfügt über vier Öffnungen für PG-13.5-Verschraubungen (zwei offen, zwei geschlossen), die eine stabile und komfortable Kabeleinführung von hinten ermöglichen. Die Verschraubungen sind im Lieferumfang enthalten.

Montage von Spleißkassetten

Die Konstruktion unterstützt die Installation von Spleißkassetten, die für Glasfaserverbindungen erforderlich sind. Der Innenraum der Schublade ist so gestaltet, dass eine sichere und übersichtliche Organisation der Spleiße gewährleistet ist.

Robuste Stahlkonstruktion

Hergestellt aus 1-mm-Stahlblech, pulverbeschichtet in RAL7035 (lichtgrau, grobe Struktur). Das sorgt für hohe mechanische Beständigkeit und lange Lebensdauer — auch im Rechenzentrumsbetrieb.

Lieferumfang

• ausziehbare und abnehmbare Schublade

• selbstklebende Kabelhalter

• 4 PG-13.5-Verschraubungen (2 offen, 2 geschlossen)

• 2 Kunststoff-Kabelorganisatoren

Hinweis: Auf Fotos gezeigtes Glasfaserzubehör (Adapter, Spleißkassetten, Pigtails, Patchkabel) ist nicht im Lieferumfang enthalten.

Technische Daten

• Höhe: 1U

• Montage: 19"-Rack

• Tiefe: 290 mm

• Breite: 19"

• Gewicht: 3,5 kg

• Material: Stahl, 1 mm

• Farbe: RAL7035 lichtgrau, pulverbeschichtet

• Adapteröffnungen: 24 × SC Duplex

• Verschraubungsöffnungen: 4 × PG 13.5 (2 offen, 2 geschlossen)

• Ausstattung: 2 Kabelorganisatoren, PG-13.5-Verschraubungen, selbstklebende Halter

• Optimale Verpackung: 10 Stück pro Karton

Das 19"-Glasfaserpatchpanel 1U 24×SC Duplex bietet eine vielseitige und funktionale Lösung zur Organisation und Absicherung von Glasfaserinstallationen in Racks. Die ausziehbare Schublade vereinfacht die Montage, die rückseitige Kabeleinführung bietet Flexibilität und das umfangreiche Fasermanagement ermöglicht eine strukturierte Installation. Die robuste Stahlkonstruktion gewährleistet die Zuverlässigkeit, die in professionellen Telekommunikationsumgebungen erforderlich ist.
