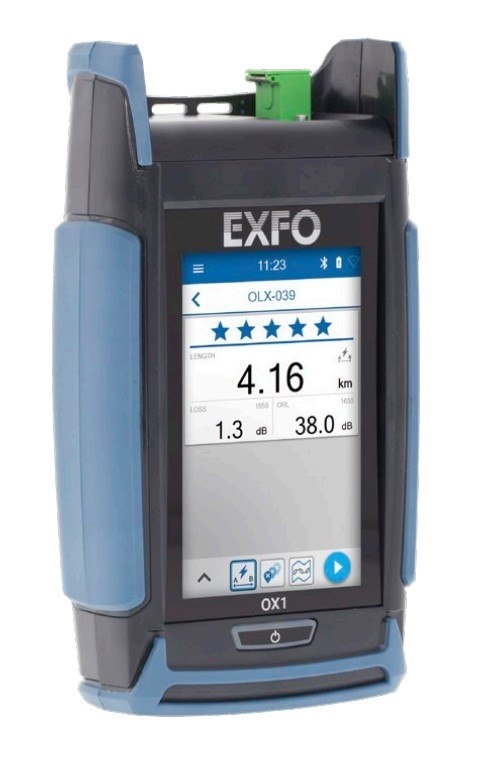

EXFO OX1-PRO-I Inteligentny multimetr optyczny Optical Explorer, 1330nm, 1550nm

EXFO OX1-PRO-I Optical Explorer – Intelligentes optisches Multimeter (OFM) 1310/1550 nm

Der EXFO OX1-PRO-I Optical Explorer ist ein fortschrittliches intelligentes Glasfaser-Multimeter der neuesten Generation (OFM – Optical Fiber Multimeter), das für die schnelle Überprüfung, Installation und Diagnose von Glasfasernetzen entwickelt wurde. Das Gerät ermöglicht eine sofortige Bewertung der Qualität einer Glasfaserverbindung und die Identifizierung von Fehlern mit einem einzigen einseitigen Test (Single-Ended), ohne dass eine komplizierte Konfiguration erforderlich ist.

Innerhalb weniger Sekunden zeigt das Multimeter wichtige Verbindungsparameter wie Faserlänge, Einfügedämpfung (IL), optische Rückflussdämpfung (ORL) und optischen Leistungspegel an. Dank der patentierten Fault-Explorer-Technologie erkennt und lokalisiert das Gerät automatisch typische Netzwerkprobleme wie Faserunterbrechungen, Makrobiegungen, fehlerhafte Spleiße und Steckverbinder.

Das PRO-Modell ist mit einem vor Ort austauschbaren Click-Out-Optikanschluss ausgestattet. Dadurch lassen sich Wartungskosten reduzieren und das Einsenden des Geräts an den Hersteller zum Austausch eines abgenutzten Steckverbinders vermeiden. Darüber hinaus bietet das Gerät die intelligenten EXFO-Advisor-Diagnosealgorithmen, die die Verbindungsparameter analysieren und die Installationsqualität anhand eines übersichtlichen 5-Sterne-Bewertungssystems beurteilen sowie Empfehlungen für Korrekturmaßnahmen geben.

Dank der intuitiven Bedienung, der automatischen Wellenlängenauswahl und der integrierten Lichtquelle sowie des optischen Leistungsmessers ist der Optical Explorer ein ideales Werkzeug für Techniker, die FTTH- und FTTx-Netze installieren und warten.

Das Gerät kann als eigenständiger Go/No-Go-Tester betrieben werden oder mit der mobilen EXFO-App zusammenarbeiten, die das Speichern von Messergebnissen in der Cloud und die Erstellung einer vollständigen Messdokumentation in Form von Berichten ermöglicht.

Wichtigste Merkmale:

• Messung der wichtigsten Verbindungsparameter (Länge, Einfügedämpfung IL, ORL, Leistungspegel) in weniger als 3 Sekunden

• Einseitige Prüfung ohne Referenzmessung

• Automatische Fehlerdiagnose dank der Fault-Explorer-Technologie

• Intelligente Bewertung der Verbindungsqualität mit EXFO Advisor (5-Sterne-System)

• Automatische Auswahl der Wellenlänge abhängig von der Messsituation

• Integrierte Lichtquelle und optischer Leistungsmesser

• Faseridentifikation mithilfe eines modulierten Signals (270 Hz, 330 Hz, 1 kHz, 2 kHz)

• Fehlerlokalisierung: Faserunterbrechungen, Makrobiegungen, Steckverbinder und Spleiße

• Funktion zur Kartierung der Verbindungskomponenten (Link Mapper – PRO-Version)

• Erkennung von Splittern und ONTs in FTTH-Netzen

• Vor Ort austauschbarer Click-Out-Steckverbinder (PRO-Version)

• Integrierter Akku für mehr als 10 Stunden Betriebszeit

• 4″-Touchscreen

• Wi-Fi- und Bluetooth-Konnektivität sowie Kompatibilität mit der mobilen EXFO-App

• Speicher für bis zu 1.000 Messergebnisse

Anwendungsbereiche:

• Installation und Inbetriebnahme von FTTx-Netzen (GPON, EPON, XGS-PON, 10GE EPON)

• Installation und Reparatur von FTTH-Netzen – Letzte Meile

• Aktivierung von Glasfaserdiensten

• Diagnose und Lokalisierung von Glasfaserfehlern

• Messung des optischen Leistungspegels

• Messung von Dämpfung und ORL

• Qualitätskontrolle der Glasfaserinfrastruktur

• Installationen in Mehrfamilienhäusern (MDU)

Wichtige technische Daten:

• Messwellenlängen: 1310 nm, 1550 nm

• Maximale Länge der getesteten Verbindung: bis zu 40 km

• Leistungsmessbereich: von –60 bis +15 dBm

• Messgenauigkeit der optischen Leistung: ±0,5 dB

• Prüfzeit der Verbindung: ab 3 s

• Display: 4″ Touchscreen

• Akku: mehr als 10 Stunden Betriebszeit

• Speicher: bis zu 1.000 Ergebnisse

• Kommunikation: Wi-Fi, Bluetooth

• Abmessungen: 171 × 93 × 48 mm

• Gewicht: ca. 0,5 kg

Der EXFO OX1-PRO-I Optical Explorer ist ein modernes, kompaktes und äußerst intuitiv bedienbares Messgerät, das die Installation und Wartung von Glasfasernetzen erheblich beschleunigt und gleichzeitig die Wartungskosten sowie den für die Infrastrukturanalyse erforderlichen Zeitaufwand minimiert.
