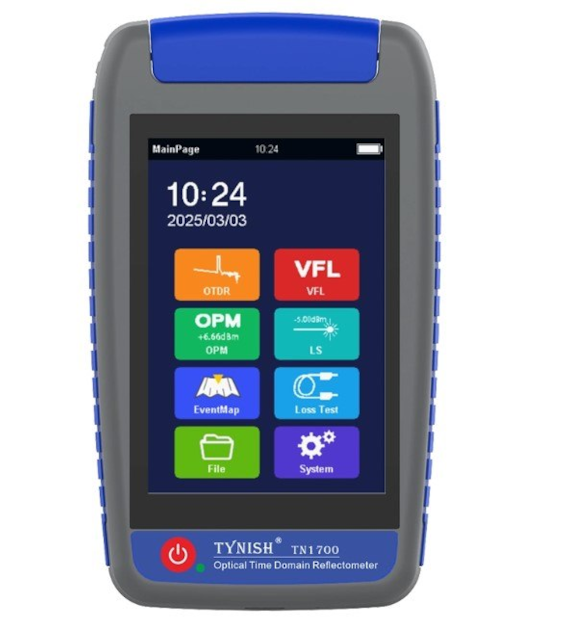

FirstFiber Reflektometr Mini OTDR TN1700-D22 (1310/1550, 22/20dB)

MIKRO OTDR TN1700 – Vsestransko orodje za optične tehnike

Kompakten. Večfunkcijski. Intuitiven. Cenovno dostopen.

TN1700 je napredna, žepna naprava »vse-v-enem«, ki združuje vse ključne funkcije za testiranje optičnih omrežij. Zasnovana je za tehnike vseh ravni – od začetnikov do strokovnjakov.

Funkcije naprave:

• OTDR (samodejni test, povprečni, v realnem času)

• Zemljevid dogodkov (Event Map)

• Iskalnik napak – VFL

• Optični merilnik moči (OPM)

• Optični vir svetlobe (OLS)

• Merjenje izgub

• Vgrajena LED svetilka

• Podpora za NFC (opcijsko)

Ključne prednosti: Lahki OTDR z eno ali dvema valovnima dolžinama Intuitivna OTDR analiza z zemljevidom dogodkov Celovito testiranje P2P in dostopovnih omrežij Enostavne nadgradnje programske opreme na terenu Celodnevno delovanje z enim polnjenjem Večjezična podpora (vključno s slovenščino, angleščino, poljščino, nemščino, francoščino itd.)

Tehnične specifikacije:

Dimenzije in teža: 175 × 105 × 45 mm / 450 g (z baterijo)
Zaslon: 3,5-palčni TFT zaslon na dotik
Vhodi/izhodi: USB, SD, OTDR, VFL, vhod za merilnik moči, polnilni priključek
Napajanje: Vhod 100–240V AC, 50–60Hz / Izhod 9V DC, 2A
Baterija: 2000 mAh, 3,7V, letalsko certificirana
Čas pripravljenosti: >10 ur
Pomnilnik: 500 notranjih sledi + dodatna SD kartica do 32 GB
Delovna temperatura: -10 °C do +50 °C / vlaga ≤95 %
Temperatura shranjevanja: -20 °C do +50 °C / vlaga ≤95 %

OTDR modul:

• Širina impulza: od 5 ns do 10 μs

• Doseg razdalje: od 100 m do 80 km

• Ločljivost vzorčenja: min. 0,2 m / maks. 64.000 točk

• Natančnost: ±(1 m + merjena razdalja × 3×10?5 + ločljivost vzorčenja)

• Format shranjevanja: Telcordia SOR (SR-4731)

Dodatni moduli:

VFL – Vizualni iskalnik napak:

• Valovna dolžina: 650 nm

• Izhodna moč: 10 mW (razred III B)

• Doseg: do 12 km

• Načini: neprekinjen / utripajoč (2 Hz)

OPM – Optični merilnik moči:

• Območje testiranja: 850–1650 nm

• Območje moči: -70 do +10 dBm (ali -50 do +26 dBm – opcijsko)

• Ločljivost: 0,01 dB

• Natančnost: ±0,35 dB ±1 nW

OLS – Optični vir svetlobe:

• Valovne dolžine: enake kot pri OTDR modulu

• Izhodna moč: od -5 do +3 dBm

• Modulacije: CW / 270 Hz / 1 kHz / 2 kHz

TN1700 MICRO OTDR – Idealno orodje za namestitev, vzdrževanje in diagnostiko optičnih omrežij – prenosno kot žepna naprava, zmogljivo kot profesionalni laboratorij.
