Il cavo in fibra ottica Tele-Fonika Z-XOTKtsdD è destinato all’installazione in canalizzazioni primarie (Ø110) o secondarie (Ø32, Ø40). Grazie al rinforzo esterno in fibre aramidiche (Kevlar), può essere installato anche in sospensione su pali per telecomunicazioni, pali delle linee elettriche a bassa e media tensione e pali delle linee di trazione, con campate di circa 50 m tra i pali.
Il cavo è completamente dielettrico e può quindi essere posato in prossimità di linee a media e alta tensione. Offre un’eccellente protezione contro l’umidità ed è dotato di una guaina resistente ai raggi UV.
Applicazioni:
Il cavo in fibra ottica Tele-Fonika Z-XOTKtsdD è un cavo universale per esterni, progettato per funzionare in condizioni ambientali difficili.
La guaina esterna in polietilene HDPE garantisce resistenza ai raggi UV e ai danni meccanici.
L’ulteriore rinforzo in fibre aramidiche migliora notevolmente le caratteristiche meccaniche del cavo, aumentando la sua resistenza alla trazione fino a tre volte rispetto ai cavi privi di rinforzo aramidico.
Il cavo può essere utilizzato in canalizzazioni portacavi, tubazioni e reti aeree, nonché sospeso direttamente su pali per telecomunicazioni e pali delle linee elettriche.
Proprietà meccaniche:
I cavi Z-XOTKtsdD, con tubetto da 1,8 mm e capacità di 12–96 fibre, presentano una resistenza alla trazione fino a 3.000 N, equivalente a circa 300 kg.
L’impiego di un rinforzo in fibre aramidiche (Kevlar) consente di utilizzare il cavo in luoghi soggetti a maggiori sollecitazioni meccaniche, ad esempio nelle installazioni aeree sospese.
Una soluzione alternativa con resistenza inferiore e costo più contenuto è la versione Z-XOTKtsd, priva di rinforzo aramidico ma dotata della stessa guaina esterna e della medesima resistenza ai raggi UV.

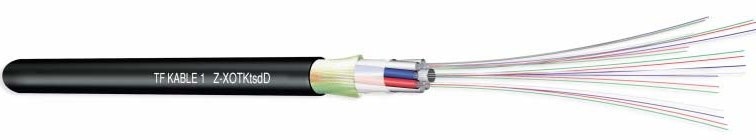

 | Struttura del cavo a) Elemento centrale di rinforzo: asta dielettrica in FRP, con o senza rivestimento in PE b) Tubetto: tubetto lasco riempito con gel idrofobo c) Fibra ottica: monomodale (J), monomodale a dispersione spostata (Jn), multimodale (G50, G62,5) d) Elemento di riempimento: elemento di riempimento in polietilene e) Nucleo del cavo: tubetti ed elementi di riempimento cordati intorno all’elemento centrale, per un totale di 6–24 elementi f) Tamponamento del nucleo: a secco g) Rinforzo: fibre aramidiche (Kevlar) avvolte intorno al nucleo del cavo h) Fili di strappo (ripcord): 2 pezzi i) Guaina esterna: nera, in polietilene HDPE |
Designazione del cavo:
Z-XOTKtsdD – cavo per esterni (Z), con guaina in polietilene (X), cavo ottico per telecomunicazioni (OTK), con struttura a tubetti e tamponamento a secco del nucleo (ts), completamente dielettrico (d), con rinforzo aramidico (D).
Caratteristiche funzionali:
Intervallo di temperatura:
