SZS-24/120/13 FTTH 24J Słupek zewnętrzny światłowodowy

SZS-24/120/13 FTTH 24J – Colonnina ottica da esterno FTTH, 24 porte

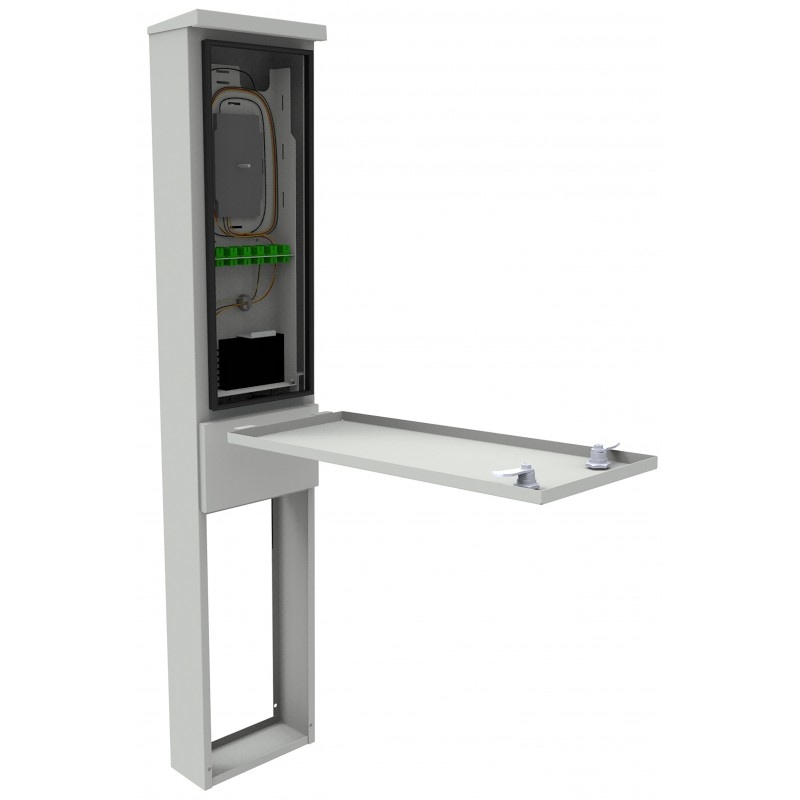

La SZS-24/120/13 FTTH 24J è una colonnina ottica compatta per installazioni esterne, progettata per le moderne reti FTTH e le infrastrutture di telecomunicazione. Sviluppata con particolare attenzione alla durata, alla praticità per l'installatore e all'efficiente gestione del cablaggio, rappresenta una soluzione affidabile per la distribuzione delle connessioni agli utenti finali in ambienti esterni.

La struttura è realizzata in lamiera d'acciaio Magnelis® con verniciatura a polvere nel colore RAL 7035, che garantisce un'eccezionale resistenza alla corrosione, anche in ambienti altamente aggressivi (classe di corrosività C5). Grazie al grado di protezione IP54 e alla resistenza agli urti IK10, l'involucro protegge efficacemente i componenti della rete da umidità, polvere e danni meccanici.

Il modello è dotato di un telaio interno ribaltabile e removibile, che facilita notevolmente le operazioni di installazione e manutenzione. Il telaio può essere estratto dalla colonnina per consentire la preparazione delle giunzioni ottiche o la configurazione dei connettori in un luogo più comodo, ad esempio all'interno del veicolo dell'installatore, per poi essere rapidamente reinserito nell'involucro.

La colonnina supporta fino a 24 linee di utenza ed è dotata di un pannello di permutazione compatibile con adattatori SC simplex, E2000 simplex e LC duplex, offrendo un'elevata flessibilità nella configurazione della rete. All'interno è disponibile lo spazio per fino a due cassette portagiunti KS-03-24, con una capacità massima di 48 giunzioni a fusione, oltre a uno spazio dedicato per l'installazione di uno splitter PLC in contenitore Black Box.

Inoltre, la colonnina dispone di un'area dedicata alla riserva delle microtubazioni e all'organizzazione dei cavi, che consente una gestione ordinata e sicura dell'impianto. Nella parte inferiore dell'involucro è presente una staffa per il fissaggio dei cavi. Il sistema di chiusura ermetico è predisposto per l'installazione di un cilindro di chiusura 1333, garantendo almeno 500 cicli di apertura e chiusura senza deterioramento delle prestazioni.

Grazie alle dimensioni compatte e al peso contenuto, l'installazione risulta semplice e rapida. La profondità di interramento consigliata è di 600 mm, assicurando un'elevata stabilità anche in condizioni di terreno difficili. La colonnina è progettata per funzionare in un intervallo di temperatura compreso tra –40 °C e +70 °C, risultando adatta all'impiego in qualsiasi zona climatica.

Caratteristiche principali Supporta fino a 24 linee di utenza Pannello di permutazione compatibile con adattatori SC simplex, E2000 simplex e LC duplex Telaio interno removibile per preparare l'installazione al di fuori dell'involucro Spazio per 2 cassette portagiunti KS-03-24 (fino a 48 giunzioni a fusione) Possibilità di installare uno splitter PLC in contenitore Black Box Compatibile con l'installazione di splitter Mini MetalBox sulle cassette portagiunti Area dedicata alla riserva delle microtubazioni e all'organizzazione dei cavi Sistema di chiusura ermetico compatibile con cilindro di chiusura 1333 Porta removibile per agevolare gli interventi di manutenzione Staffa per il fissaggio dei cavi nella parte inferiore dell'involucro Involucro in acciaio Magnelis® con elevata resistenza alla corrosione (ambiente C5)

Norme e certificazioni ISO 9001:2015 EN 60529 EN 62262 Regolamento REACH (CE) n. 1907/2006 Direttiva RoHS 2011/65/UE
