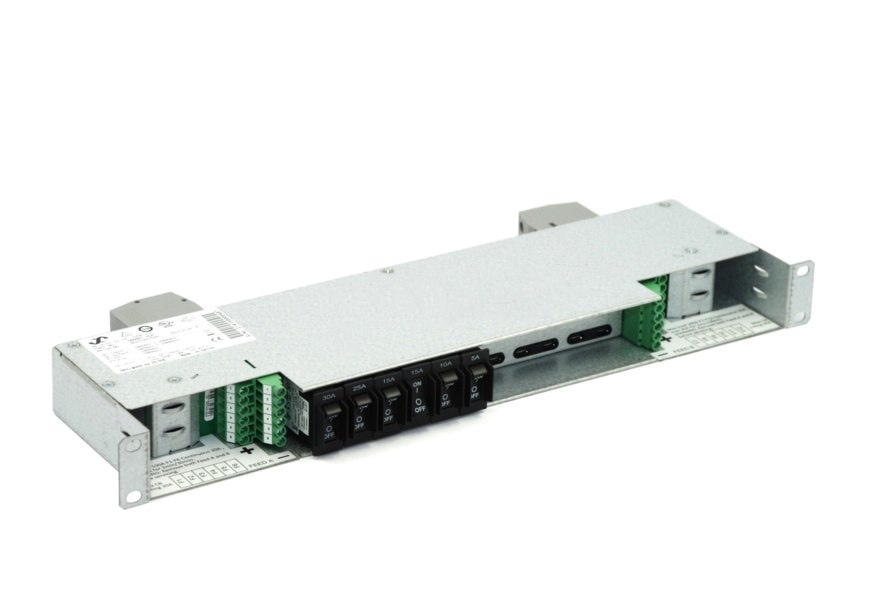

Pannello di distribuzione ELTEK 1U 12x MCB

Categorie: Alimentazione Eltek

Ceny

Prezzo al dettaglio netto

512,50 PLN /szt.

Prezzo al dettaglio lordo

630,38 PLN /szt.

Zaloguj się, aby uzyskać dostęp do cennika hurtowego i informacji o dostępności produktów.
Jeśli nie posiadasz konta - zarejestruj się.

IVA

23%

Podstawowe dane

Symbol

ELTEK-PANEL-DYSTRYBUCYJNY-6ODBIORÓW-60A

Codice a barre

0000008172

Unità di base

szt.

Nome del produttore

Eltek

Stan produktu

Załączniki

datasheet

Pannello di distribuzione ELTEK 1U 12x MCB

Opis

Il pannello distributivo ELTEK da 1U (numero di catalogo: D00001.020 / 255733) è un modulo avanzato progettato per una distribuzione efficiente dell'alimentazione nei sistemi a 19 pollici. La sua struttura si basa su 12 dispositivi di protezione per interruttori magnetotermici (MCB), con opzioni aggiuntive di protezione a 2 e 1 polo e un contattore LVLD, garantendo una protezione completa per i carichi DC. La posizione comoda dei morsetti sul fronte e l'accesso ai cavi sul retro del pannello assicurano un'installazione facile e una manutenzione agevole.

Le sue dimensioni compatte sono ideali per i sistemi con protezione dei carichi a potenziale negativo, soddisfacendo sia gli standard tecnici contemporanei che le aspettative in termini di efficienza economica. Il pannello da 1U è un elemento chiave nei sistemi di alimentazione DC, offrendo sia affidabilità che flessibilità operativa.

Questo pannello è dotato di una sezione di distribuzione doppia con un valore massimo di 200A, consentendo la suddivisione in due ingressi separati:

Ingresso A: F1 – F6 max 100A (con 6 interruttori di circuito)
Ingresso B: F7 – F12 max 100A
*Configurazione dei fusibili da definire (fino a un massimo di 100A)
Le principali caratteristiche di questo pannello sono:

Altezza: 1U
Larghezza: 19"
Profondità: 160 mm
12 slot per dispositivi di protezione B-FRAME CBI
Supporto per una o due fonti di alimentazione
Allarme dei carichi
Connettori di uscita posizionati sul fronte
Certificazioni tecniche internazionali
Contattore LVLD opzionale
Per quanto riguarda i parametri tecnici:

Dati di ingresso:

Tensione massima: 60 VDC
Corrente massima: 100ADC per sezione (totale 200ADC)
Collegamento (morsetti a vite): 2x(2x25mm2)
Messa a terra (PE): Perno M6
Dati di uscita:

Tensione massima: 60 VDC
Corrente massima: 100ADC per sezione
Tipo di protezione MCB: 12 x B-frame 2-20A
Allarme dei carichi (matrice diodi): 2 x 4 mm2 morsetto a vite
Collegamento delle uscite: 4 mm2 morsetto a vite (accesso ai cavi dal retro, accesso frontale)
Parametri aggiuntivi:

Peso: 2 kg
Isolamento: 0.5 kVdc (tra uscita e messa a terra)
Temperatura di lavoro: da -10°C a +45°C
Per quanto riguarda gli standard di conformità:

Sicurezza elettrica: UL 60950-1-2 edizione, EN 60950-1-2 edizione
EMC: ETSI EN 300 386 v1.3.2, ETSI EN 300 386 v1.5.1, EN 61000-6-1 / -2 / -3 / -4, FCC Part 15 capitolo 109, IEC 61326-3-1
Armoniche di base: EN 61000-3-2
Ambientale: ETSI EN 300 019-2-1 /-2 /-3
In sintesi, il pannello distributivo ELTEK da 1U è una soluzione affidabile e avanzata che combina una costruzione compatta, protezioni complete e conformità agli ultimi standard tecnici, rendendolo un elemento chiave nei sistemi di alimentazione DC.
