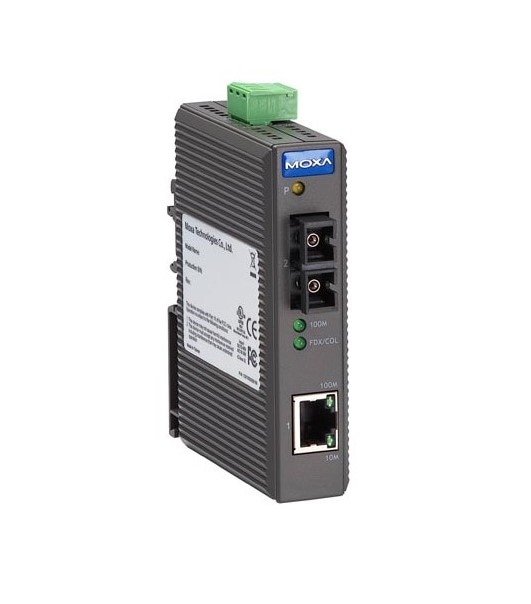

MOXA IMC-21-M-SC media konwerter RJ-45 na światłowód wielomodowy złącze SC, do montażu na szynę DIN

IMC-21 – Convertitore di media industriale Ethernet–fibra ottica

L’IMC-21 è un convertitore di media industriale di alta qualità, progettato per garantire un funzionamento affidabile anche in condizioni ambientali difficili. Consente la conversione del segnale da una rete Ethernet 10/100BaseT(X) (cavo a coppie intrecciate, RJ-45) a fibra ottica 100BaseFX, sia monomodale che multimodale (connettori SC o ST). Grazie all’uso della fibra ottica, è possibile estendere significativamente la portata della rete ed eliminare le interferenze elettromagnetiche tipiche degli ambienti industriali.

Caratteristiche principali

• Design compatto e montaggio su guida DIN
  Le dimensioni del dispositivo sono di soli 25 × 109 × 97 mm, permettendo una facile integrazione anche in spazi ristretti. Il telaio in plastica con protezione IP30 consente un’installazione rapida e sicura su guida DIN.

• Ampia gamma di alimentazione
  L’IMC-21 può essere alimentato con 12–45 VDC in corrente continua o 18–30 VAC in corrente alternata, offrendo grande flessibilità durante l’installazione.

• Affidabilità aumentata – funzione Link Fault Pass-Through (LFP)
  Il meccanismo LFP segnala automaticamente la perdita di connessione: se il segnale scompare da un lato del convertitore, anche l’altro lato viene disattivato. Ciò previene traffico di rete inutile e permette una rapida reazione in caso di guasti.

• Stabilità in tutte le condizioni
  Il dispositivo opera in un intervallo di temperatura da -10°C a +60°C, risultando resistente alle sfide tipiche degli ambienti industriali.

• Compatibilità con standard IEEE
  Supporta IEEE 802.3, 802.3u, 802.3x, garantendo piena compatibilità con le reti Ethernet moderne.

Specifiche tecniche

• Porte

  • 1× RJ-45 (10/100BaseTX)

  • 1× porta fibra ottica 100BaseFX (SC/ST, monomodale o multimodale)

• Alimentazione

  • 12–45 VDC o 18–30 VAC (47–63 Hz)

  • Consumo: 0,15 A a 24 VDC

  • Protezione contro inversione di polarità e sovraccarico (1,1 A)

• Portata di trasmissione

  • Multimodale: fino a 5 km (1300 nm)

  • Monomodale: fino a 40 km (1310 nm)

• Indicatori LED
  Alimentazione, stato porta Ethernet, stato porta fibra ottica, modalità operativa

• Installazione

  • Montaggio su guida DIN

  • Peso: 125 g

  • Telaio in plastica, protezione IP30

• Resistenza ambientale

  • Temperatura operativa: -10°C a +60°C

  • Umidità relativa: 5 %–95 % (senza condensazione)

  • Resistente a urti, vibrazioni e cadute secondo IEC60068

• Certificazioni

  • EMC: FCC, EN55022, EN61000

  • Sicurezza: UL508, EN60950-1

  • MTBF: 353.000 ore (MIL-HDBK-217F, 25°C)

Applicazioni

L’IMC-21 è la soluzione ideale per industria, automazione, trasporto e sistemi di sorveglianza, e in generale per qualsiasi situazione in cui sia richiesta una trasmissione dati stabile e resistente alle interferenze. È adatto sia per nuove installazioni in fibra ottica sia per l’aggiornamento di reti esistenti basate su cavi in rame.
