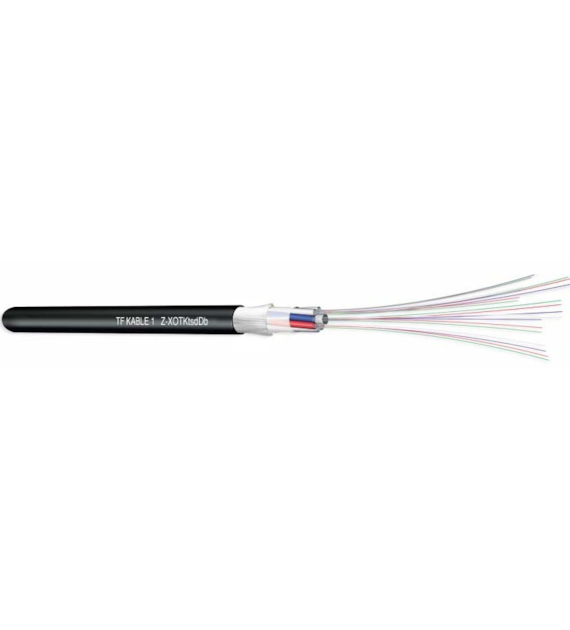

TELEFONIKA Kabel światłowodowy antygryzoniowy wzmocniony włóknami szklanymi Z-XOTKtsdDb 48J (4x12), tuba 1,8mm, średnica 10,7mm

Svjetlovodni kabel Z-XOTKtsdDb – izdržljiv, dielektričan i zaštićen od glodavaca

Svjetlovodni kabel tipa Z-XOTKtsdDb moderno je i pouzdano rješenje namijenjeno izgradnji vanjskih telekomunikacijskih mreža – dalekometnih, široko rasprostranjenih i lokalnih. Zahvaljujući svojoj potpuno dielektričnoj konstrukciji, može se postavljati u blizini srednjenaponskih i visokonaponskih vodova bez opasnosti od elektromagnetskih smetnji. Izvrsno je prikladan za ugradnju u primarnu i sekundarnu kabelsku kanalizaciju, osobito na mjestima izloženima napadima glodavaca.

Svojstva i primjena

Kabel Z-XOTKtsd 12J (1x12)/1,8 namijenjen je vanjskim instalacijama, osobito:

• u svjetlovodnim cijevima promjera Ø32 i Ø40,

• u primarnoj kabelskoj kanalizaciji promjera Ø110 pri ugradnji upuhivanjem,

• na mjestima gdje je potrebna potpuno dielektrična izvedba – moguća je ugradnja u blizini niskonaponskih, srednjenaponskih i visokonaponskih vodova.

Kabel se odlikuje:

• otpornošću na UV zračenje, vlagu i promjene temperature,

• suhim sustavom zaštite od prodora vode i hidrofobnim gelom u cjevčici,

• malim promjerom i malom masom – što olakšava transport i montažu,

• izvrsnom prilagođenošću tehnologiji upuhivanja,

• metarskim oznakama i mogućnošću prilagodbe označavanja.

Konstrukcija kabela Z-XOTKtsd a: središnji nosivi element – dielektrična FRP šipka s polietilenskim omotačem ili bez njega b: labava cjevčica – labava cjevčica s optičkim vlaknima, ispunjena hidrofobnim gelom c: optičko vlakno – jednomodno vlakno (J), jednomodno vlakno s pomaknutom disperzijom (Jn), višemodno vlakno (G/50), višemodno vlakno (G/62,5) d: ispunski element – ispunski element od polietilena e: kabelska jezgra – kabelsku jezgru čine sve cjevčice i ispunski elementi spiralno uvijeni oko središnjeg nosivog elementa; jezgra se sastoji od 6, 8, 12, 18 ili 24 elementa f: brtvljenje kabelske jezgre – suho g: ojačanje – staklena vlakna omotana oko kabelske jezgre h: ripcord – 2 uzice za rasparivanje kabelskog plašta i: plašt – crni vanjski plašt od HDPE-a

Konstrukcija kabela Z-XOTKtsdDb

• Središnji nosivi element: dielektrična FRP šipka s polietilenskim omotačem ili bez njega
• Optička vlakna: jednomodna (J), jednomodna s pomaknutom disperzijom (Jn) i višemodna vlakna (G/50, G/62,5)
• Svjetlovodne cjevčice: labave cjevčice ispunjene hidrofobnim gelom, koje štite vlakna od vlage
• Ispunski elementi: od polietilena
• Kabelska jezgra: cjevčice i ispunski elementi spiralno uvijeni oko središnjeg nosivog elementa (6, 8, 12, 18 ili 24 elementa)
• Brtvljenje kabelske jezgre: suho
• Ojačanje: pređa od staklenih vlakana koja povećava mehaničku otpornost i štiti kabel od glodavaca
• Uzice za rasparivanje (ripcord): 2 komada, olakšavaju uklanjanje vanjskog plašta
• Vanjski plašt: crni polietilenski plašt od HDPE-a, otporan na UV zračenje, habanje i pucanje pod naprezanjem

Najvažnije značajke i prednosti

• Otpornost na glodavce – zahvaljujući ojačanju pređom od staklenih vlakana kabel je učinkovito zaštićen od mehaničkih oštećenja koja uzrokuju glodavci.
• Potpuno dielektrična konstrukcija – odsutnost metalnih elemenata omogućuje ugradnju kabela u blizini električnih vodova.
• Visoka mehanička čvrstoća – primijenjeni omotač od staklenih vlakana gotovo trostruko povećava vlačnu čvrstoću u usporedbi s kabelima bez ojačanja.
• Otpornost na utjecaje okoliša – plašt od HDPE-a osigurava otpornost na UV zračenje, vlagu, pucanje pod naprezanjem i habanje.
• Zaštita od prodora vode – suhi sustav brtvljenja i tiksotropni gel učinkovito sprječavaju uzdužno prodiranje vlage.
• Svestrana primjena – kabel je idealan za ugradnju u kabelsku kanalizaciju, kabelske cijevi i za vanjske instalacije.
• Označavanje i identifikacija – trajne metarske oznake i mogućnost prilagodbe označavanja zahtjevima kupca.

Tehnički parametri (odabrane konfiguracije)

Područja primjene

Kabel Z-XOTKtsdDb primjenjuje se u:

• dalekometnim, gradskim i kampusnim telekomunikacijskim i podatkovnim mrežama,
• instalacijama u primarnoj i sekundarnoj kabelskoj kanalizaciji,
• kabelskim cijevima i trasama izloženima kontaktu s glodavcima,
• područjima s visokom razinom elektromagnetskih smetnji,
• instalacijama u blizini srednjenaponskih i visokonaponskih vodova.

Kabel je idealan za prijenos podataka, glasa i slike u cijelom optičkom spektru i u svim suvremenim telekomunikacijskim sustavima.

Radni podaci

• Radna temperatura: –40°C do +70°C
• Temperatura ugradnje: –15°C do +60°C
• Temperatura transporta i skladištenja: –40°C do +70°C
• Proizvodna duljina: prema dogovoru (standardno 4 km)
• Pakiranje: drveni kabelski bubnjevi

Svjetlovodni kabel Z-XOTKtsdDb izdržljiv je i potpuno dielektričan kabel visoke mehaničke otpornosti i otpornosti na utjecaje okoliša. Zahvaljujući ojačanju od staklenih vlakana, predstavlja izvrsno rješenje za projekte koji zahtijevaju dug vijek trajanja, siguran prijenos i zaštitu od glodavaca. Provjeren je izbor za telekomunikacijske operatere, instalaterske tvrtke i projektante svjetlovodnih mreža.
