Światłowody to podstawa współczesnej telekomunikacji – gwarantują szybki, stabilny transfer danych, ale wymagają także bardzo precyzyjnego montażu i regularnych testów. Każde mikropęknięcie, złe złącze czy nadmierne zgięcie włókna może powodować spadki jakości sygnału lub całkowitą awarię sieci. Właśnie dlatego technicy sięgają po wizualny lokalizator uszkodzeń VFL (Visual Fault Locator) – niewielkie, ale niezwykle skuteczne narzędzie diagnostyczne.
W tym artykule wyjaśnimy:
czym dokładnie jest VFL i jak działa,
w jakich sytuacjach sprawdza się najlepiej,
jakie korzyści dają wizualne lokalizatory Jonard Tools w codziennej pracy instalatora.
VFL to przenośne urządzenie diagnostyczne, które wprowadza do rdzenia światłowodu czerwone światło laserowe (635–650 nm). Dzięki temu technik może szybko zauważyć wszelkie nieprawidłowości:
światło „ucieka” w miejscu przerwania włókna,
świeci w okolicy makrozgięcia,
pokazuje, że występuje problem ze złączem lub spawem.

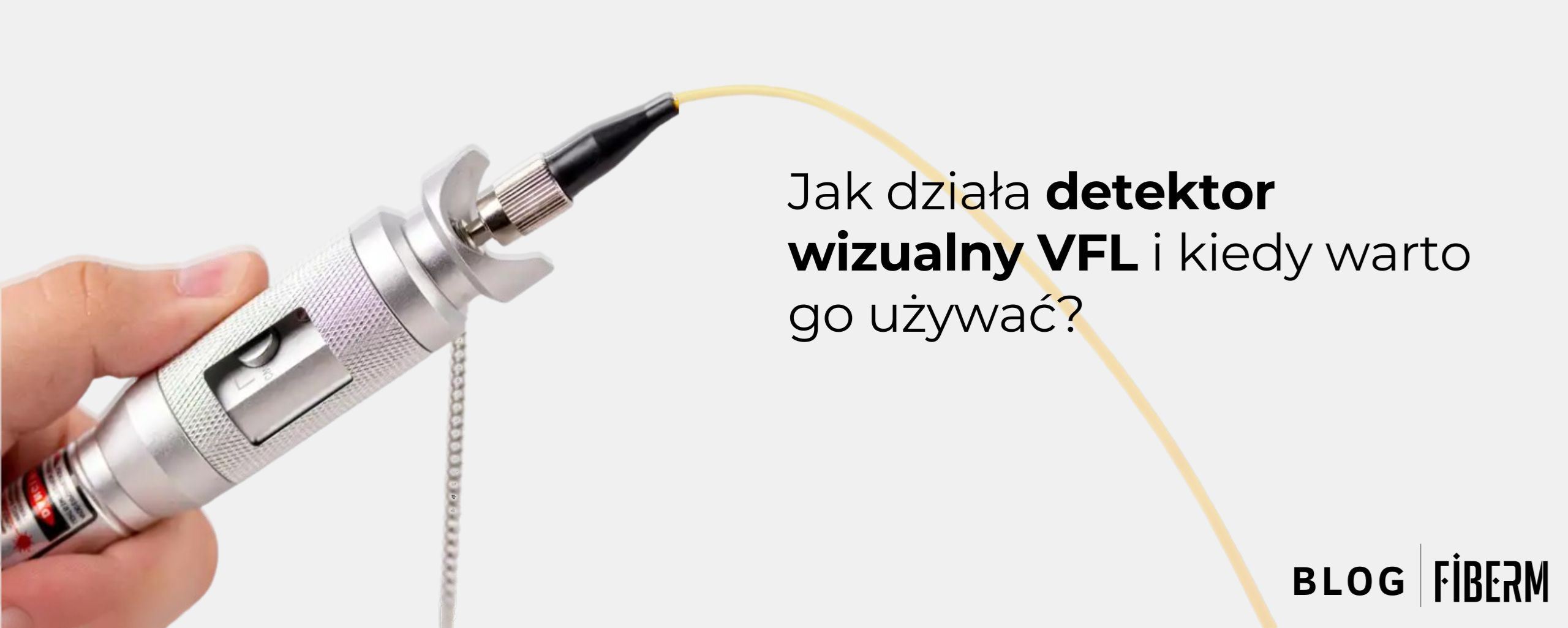

Na pierwszy rzut oka VFL przypomina mały długopis albo latarkę. Zasada działania jest prosta, a efekt bardzo intuicyjny – zamiast analizować wykresy, wystarczy spojrzeć na kabel i zobaczyć, gdzie pojawia się światło.
Podłączenie – VFL łączy się ze złączem światłowodowym (najczęściej SC, ST lub FC).
Wprowadzenie lasera – urządzenie emituje widzialne czerwone światło laserowe do rdzenia włókna.
Identyfikacja problemu – w miejscach przerw, zagięć czy wadliwych spawów światło wydostaje się na zewnątrz i można je zobaczyć gołym okiem.
Weryfikacja ciągłości – jeżeli wiązka dociera do drugiego końca włókna, oznacza to, że światłowód jest drożny.
VFL to narzędzie uniwersalne, które sprawdza się w wielu sytuacjach:
Podczas montażu nowych linii technicy mogą natychmiast sprawdzić jakość połączeń, spawów i złączy. Dzięki temu eliminują błędy jeszcze przed uruchomieniem systemu.
Gdy w sieci dochodzi do przerw w transmisji, VFL pozwala szybko znaleźć uszkodzone miejsce. To ogromna oszczędność czasu w porównaniu do metod wymagających skomplikowanej aparatury.
Regularne testy VFL pomagają wykryć potencjalne problemy zanim doprowadzą do poważnych awarii.
Wizualny efekt światła wydostającego się z uszkodzonego włókna jest niezwykle pomocny w edukacji – uczniowie i młodzi technicy szybko rozumieją, jak wyglądają realne błędy w kablach.
Często pojawia się pytanie: czy VFL zastępuje OTDR (reflektometr w dziedzinie czasu)? Odpowiedź brzmi: nie. To dwa różne urządzenia, które świetnie się uzupełniają.
OTDR mierzy odległość do miejsca awarii i generuje wykres strat sygnału.
VFL daje natychmiastowy, wizualny podgląd problemu – dokładnie pokazuje miejsce uszkodzenia.
Dlatego najlepsi technicy używają obu narzędzi równolegle: OTDR do precyzyjnych pomiarów, a VFL do szybkiej lokalizacji w terenie.
Marka Jonard Tools od lat dostarcza profesjonalne narzędzia dla instalatorów światłowodowych, łącząc trwałość, ergonomię i wysoką precyzję. Ich wizualne lokalizatory uszkodzeń wyróżniają się na tle konkurencji:
Silny laser (650 nm) – dobrze widoczny nawet przez osłonę kabla.
Uniwersalne złącza 2,5 mm – kompatybilne z najczęściej stosowanymi konektorami SC, ST, FC.
Dwa tryby pracy – ciągły (CW) oraz impulsowy (do trudniejszych przypadków).
Zasięg do kilku kilometrów – w zależności od mocy modelu.
Kompaktowa konstrukcja typu „pen” – łatwe przenoszenie w kieszeni lub w torbie narzędziowej.
Długi czas pracy na baterii – idealne w terenie.
Dzięki temu VFL od Jonard Tools jest niezawodnym wsparciem zarówno w codziennej pracy instalatora, jak i w nagłych sytuacjach awaryjnych.
Detektor wizualny VFL to proste, a jednocześnie niezwykle skuteczne narzędzie diagnostyczne, które każdy technik światłowodowy powinien mieć pod ręką. Umożliwia błyskawiczne wykrycie przerw, zagięć i wadliwych połączeń, skracając czas napraw i minimalizując przestoje sieci.
Jeśli szukasz niezawodnego rozwiązania, postaw na wizualne lokalizatory Jonard Tools – to sprzęt, który łączy jakość, funkcjonalność i wygodę użytkowania.
Tak, pod warunkiem że używasz go zgodnie z instrukcją. Nigdy nie wolno patrzeć bezpośrednio w źródło lasera ani w aktywne złącze światłowodu – nawet przy świetle widzialnym może dojść do uszkodzenia wzroku.
Standardowe modele mają zasięg od 3 do 5 km, mocniejsze wersje nawet do 10 km. Dokładny dystans zależy od mocy lasera (np. 1 mW, 10 mW) oraz jakości samego włókna.
Nie. VFL świetnie pokazuje przerwania, makrozgięcia i problemy ze złączami, ale nie daje dokładnych pomiarów tłumienia. Do pełnej diagnostyki potrzebny jest OTDR lub miernik mocy optycznej.
Większość modeli obsługuje standardowe ferrule 2,5 mm – czyli złącza SC, ST, FC. Dostępne są też przejściówki dla złączy LC (1,25 mm).
Nie, to urządzenie proste w obsłudze, dlatego korzystają z niego zarówno profesjonalni instalatorzy, jak i osoby wykonujące podstawowe testy w domowych sieciach FTTH.
VFL pokazuje miejsca fizycznych uszkodzeń we włóknie,
Tester mocy optycznej mierzy poziom sygnału i straty w dB.
Najlepsze rezultaty daje używanie obu narzędzi razem.
W zależności od modelu i trybu pracy – od 20 do 60 godzin ciągłej pracy na jednym komplecie baterii AAA lub AA.
