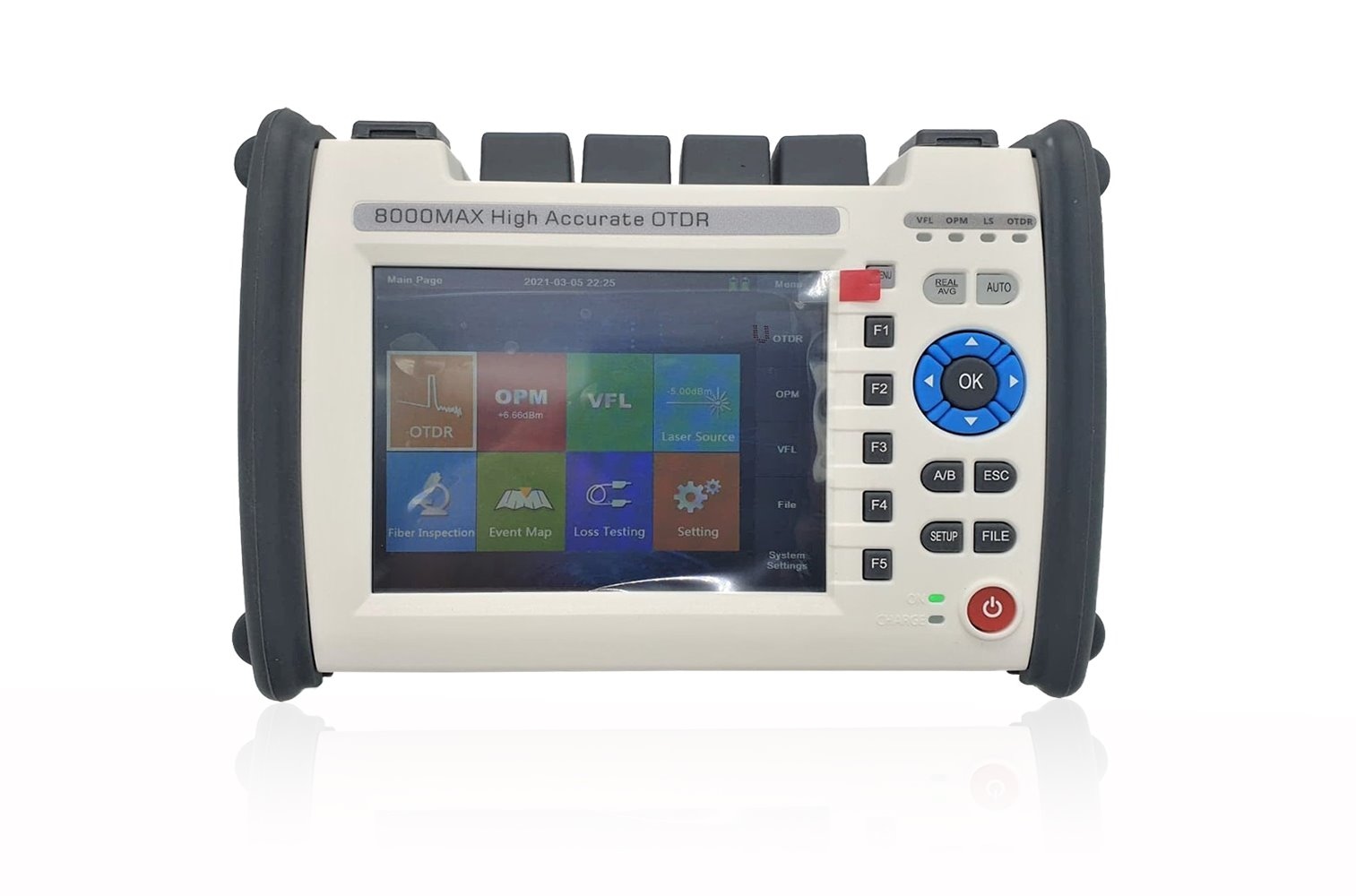

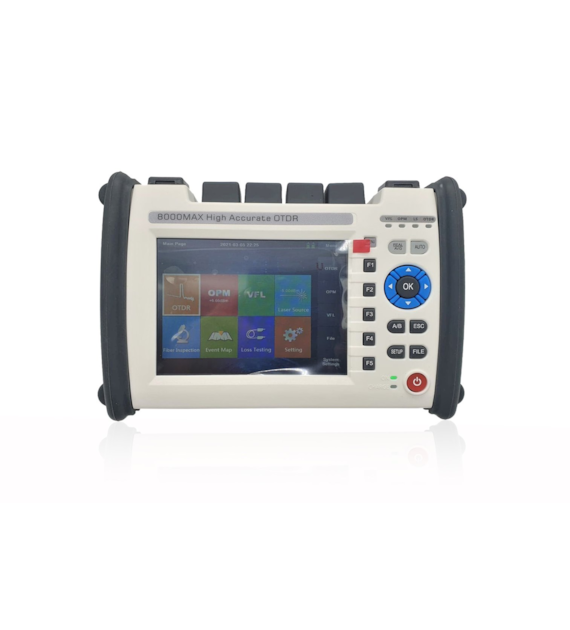

OTDR reflektometar za SM/MM optičke mreže s VFL, OPM, OLS i RJ45 testerom

Napredni OTDR reflektometar namijenjen dijagnostici i mjerenju jednomodnih (SM) i višemodnih (MM) optičkih mreža. Uređaj omogućuje izvođenje mjerenja i na aktivnim mrežama pri valnoj duljini od 1625 nm, što značajno povećava njegovu funkcionalnost u radnim uvjetima.

Model je opremljen 5,6-inčnim TFT-LCD zaslonom osjetljivim na dodir koji omogućuje jednostavno upravljanje i brz pristup svim mjernim funkcijama. Zahvaljujući ugrađenim modulima VFL, OPM, OLS te RJ45 testeru, reflektometar predstavlja sveobuhvatan alat za instalatere i servisere optičkih mreža.

Uređaj je idealan za instalaciju, održavanje i dijagnostiku FTTH, FTTB, LAN i telekomunikacijskih mreža.

Glavne funkcije i značajke Podrška za jednomodne i višemodne optičke kabele Mogućnost mjerenja na aktivnoj mreži (1625 nm) Ugrađeni vizualni lokator kvarova (VFL) Ugrađeni mjerač optičke snage (OPM) Ugrađeni izvor optičkog svjetla (OLS) Istovremeni rad OPM i OLS modula (mjerenje insertion loss) RJ45 tester za dijagnostiku bakrenih mrežnih kabela 5,6" TFT-LCD zaslon osjetljiv na dodir Event Map – jasan prikaz događaja na optičkoj trasi USB sučelje za povezivanje s računalom USB sučelje za povezivanje s računalom PC softver za generiranje SOR i PDF izvještaja Intuitivno korisničko sučelje Ugrađeno LED osvjetljenje Trajanje baterije do 8 sati Vrijeme punjenja kraće od 3 sata Radna temperatura: od -10 °C do +50 °C Podrška za SC / FC / ST konektore

Sadržaj pakiranja Komplet sadrži svu potrebnu opremu za trenutačni početak rada: OTDR reflektometar FC, SC i ST adapteri Korisnički priručnik OTDRviewer softver (USB) Olovka za zaslon osjetljiv na dodir Set za čišćenje konektora Napajanje i punjač Transportni kovčeg Certifikat o kalibraciji

Tehničke specifikacije:

Širina impulsa
3 ns, 5 ns, 10 ns, 20 ns, 50 ns, 100 ns, 200 ns, 500 ns, 1 μs, 2 μs, 5 μs, 10 μs, 20 μs

Mjerni raspon
100 m, 500 m, 2 km, 5 km, 10 km, 20 km, 40 km, 80 km, 120 km, 200 km, 250 km

Rezolucija uzorkovanja
minimum 5 cm

Czasy uśredniania:
10 s, 15 s, 30 s, Real Time, Custom

Vrijeme usrednjavanja

• X-os: 4–70 m/div
• Y-os: 0.09–5 dB/div

Točnost
±(1 m + distance × 3 × 10?5 + sampling resolution)

Rezolucija slabljenja
0.001 dB

Rezolucija udaljenosti
0.01 m

Prag slabljenja
0.01 dB

IOR
1.2000 – 1.5999 (krok 0.0001)

Format pohrane
Telcordia universal SOR (SR-4731)

VFL modul

• Valna duljina: 650 nm
• Izlazna snaga: 10 mW (CLASS III B)
• Domet: do 12 km

OPM modul (mjerač optičke snage)

• Podržane valne duljine
  850 / 1300 / 1310 / 1490 / 1550 / 1625 / 1650 nm
• Dinamički raspon
  -70 do +10 dBm
• Točnost
  ±0.35 dB ±1 nW
• Modulacija
  270 / 1k / 2k Hz
