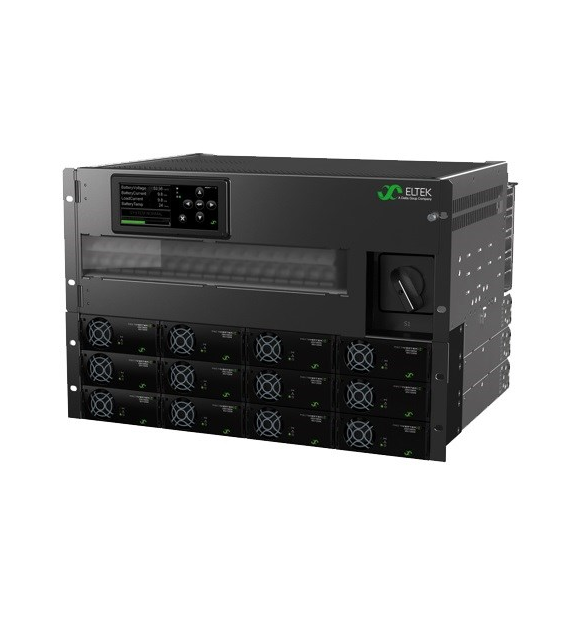

Planta de Energía Rectiverter ELTEK

Rectiverter 110 VDC 18 kVA MB 3-fazowy

System zasilania Rectiverter ELTEK łączy dwa systemy zasilania AC i DC w jednej kompaktowej obudowie, zapewniając jednoczesne zasilanie odbiorników 230 VAC lub 115VAC oraz dostarczając 110VDC do odbiorów DC i ładowania baterii. Całkowita moc wyjściowa zarówno dla AC, jak i DC jest ograniczona do 24 kW na system, z maksymalnym podziałem mocy wynoszącym 18 kVA dla AC i 14,4 kW dla DC.

Rectiverter jest wyposażony w 3 złącza umożliwiające jednoczesne ładowanie baterii 110V oraz zasilanie odbiorników AC i DC. W przypadku zaniku sieci, moduł automatycznie przełącza się na zasilanie odbiorów AC z energii zgromadzonej w bateriach.

Zastosowanie:

Energetyka:

• Rozdzielnice niskiego i wysokiego napięcia
• Transformatory i stacje elektroenergetyczne
• Generatory mocy i dystrybucja
• Systemy sterowania i zabezpieczeń
• SCADA

Przemysł wydobywczy:

• Systemy bezpieczeństwa i automatyki (SAS)

Przemysł morski:

• Łączność na statku

Przemysł kolejowy:

• Systemy sterowania i zabezpieczeń
• Sygnalizacja

Telekomunikacja komórkowa/bezprzewodowa:

• Systemy sterowania i zabezpieczeń
• LTE/4G/WiMAX
• Dystrybucyjne systemy antenowe

Najważniejsze cechy:

• Wejście/Wyjście 230/400 VAC
• Wejście/Wyjście 3-fazowe (Y)
• Wejście/Wyjście 48 VDC
• Wyjście 24 kW AC+DC całkowite
• Wyjście AC maks. 18 kVA
• Wyjście DC maks. 14,4 kW
• Opcja 1-polowej dystrybucji AC
• Opcja 3-polowej dystrybucji AC
• Wbudowany ręczny przełącznik obejściowy MB
• Zintegrowana technologia przełączania
• Zdolność przeciążeniowa 150%, 15s
• Prąd zwarciowy 600%, 20ms
• Układ miękkiego startu
• Sterownik Smartpack 2
• Może pracować równolegle z prostownikami Flatpack2
• Złącza hot-plug
• Ogólnoświatowe standardy
• Opatentowana technologia HE

Dane wejściowe:

• Zakres napięcia AC: 320-475 / 164-242 V
• Zakres napięcia DC: 90-145 V
• Prąd maksymalny AC: 28-48 A
• Częstotliwość: 47-53 / 57-63 Hz
• Współczynnik mocy: > 0.99

Dane wyjściowe:

• Zakres napięcia AC: 346-415 / 174-220 V
• Zakres napięcia DC: 97-145 V
• Maksymalna moc wyjściowa AC: 18,0 / 9,0 kVA
• Maksymalna moc wyjściowa DC: 14,4 / 7,2 kW
• Współczynnik mocy: 0,8
• Częstotliwość: 50Hz, 60 Hz

Pozostałe parametry:

• Ręczny przełącznik obejściowy: 63 A
• 3-polowa dystrybucja AC (opcja)
• 1-polowa dystrybucja AC (opcja)
• 1-6 szt., 2-10 A, C
• 1-18 szt., 2-10 A, C

Rectiverter to innowacyjne rozwiązanie, które dzięki swojej modułowości, wysokiej sprawności oraz szerokiemu zakresowi funkcji monitorowania i kontroli, znacząco przewyższa obecne standardy.
