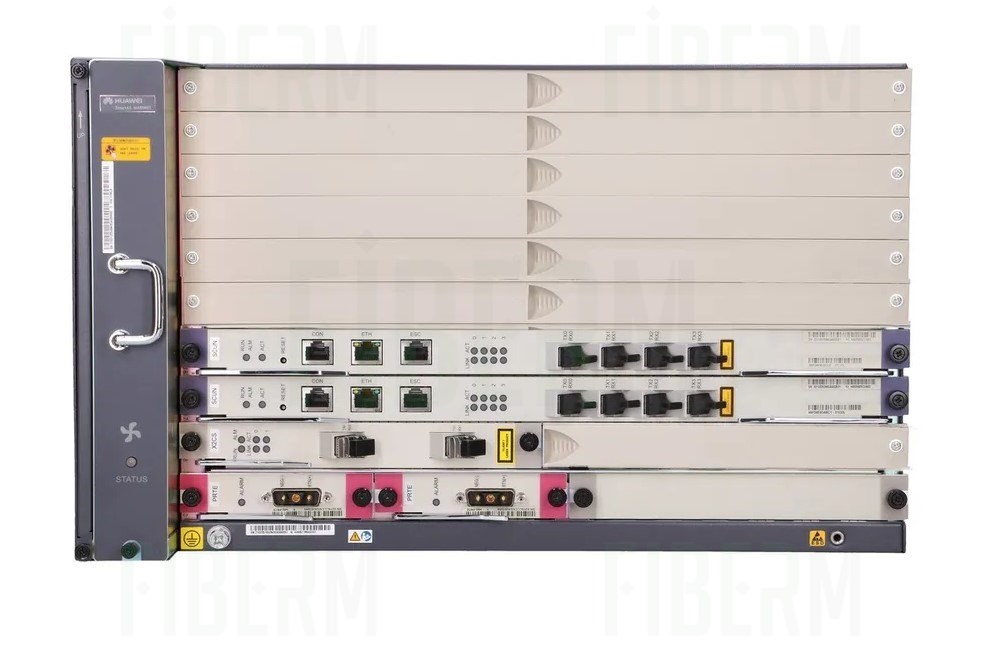

El Huawei MA5683T es un terminal OLT avanzado diseñado para redes GPON. Su carcasa tiene una altura de 6U, permitiendo el montaje de hasta 6 placas de servicio (GPON) de forma simultánea. Con el MA5683T, podemos eficientemente atender hasta 12,288 suscriptores utilizando placas de 16 puertos, o 6,144 suscriptores utilizando placas de 8 puertos.
El kit del OLT incluye: 2 placas de alimentación DC (modelo PRTE, 48 V, con funcionamiento redundante), 1 placa uplink X2CS equipada con 2 ranuras SFP+ (10 Gb/s) y 2 placas de control SCUN.
El kit incluye:
2x HUAWEI-H80-PRTE (placa de alimentación, 48 V DC)
2x HUAWEI-H80D00SCUN02 (placa de control)
1x HUAWEI-H80D00X2CS01 (placa uplink, 2x 10G SFP+)
1x HUAWEI-MA5683T-CHASS (carcasa MA5683T)
1x HUAWEI-MA5683T-ACC (accesorios)
1x HUAWEI-H8E1FMCA (ventilador)
1x HUAWEI-H60BZ1MABO01 (estante de servicio intermedio)
Especificaciones del MA5683T:
Prueba de estabilidad (backplane bus): 1.5 Tb/s
Velocidad de transferencia de paquetes L2: 726 Mp/s en modo activo/standby, 1452 Mp/s en modo de distribución de carga
Capacidad de conmutación de la placa de control: 480 Gb/s en modo activo/standby, 960 Gb/s en modo de distribución de carga
Tasa de error de bits (BER) a carga completa: <10 e-7
Disponibilidad (en configuración estándar): >99.999%
MTBF: ~45 años
Puertos de gestión: RJ45 fuera de banda, consola
Puertos upstream/uplink: 2x SFP en placa GICF, 2x SFP+ en placa X2CS
Alimentación: DC
Temperatura operativa permitida: De -25 a 65 grados Celsius
Humedad del aire permitida: 5%-95% RH
Dimensiones: 482.6 x 283.2 x 263.9 mm
Peso (solo la carcasa): 7 kg
Especificaciones de SCUN:
Capacidad de conmutación: 480 Gb/s en modo activo/standby, 960 Gb/s en modo de distribución de carga
Ancho de banda total: 10 Gb/s en modo activo/standby, 20 Gb/s en modo de distribución de carga
Tabla de direcciones MAC: 32,768
Máximo de usuarios: 8,192
Máximo de usuarios multicast: 8,192
Máximo de canales multicast: 4,096
Máximo de canales multicast simultáneos: 2,000
Tabla de enrutamiento IPv4: 5,120
Tabla de enrutamiento IPv6: 5,120
Tabla ARP: 8,192
Número de reglas ACL: 1,024
Tamaño máximo de trama: 2,052 bytes, con soporte para tramas jumbo de hasta 9,216 bytes
VRF (VPN de capa 3): Sí
Consumo de energía: Estático: 30 W, Máximo: 50 W
Dimensiones: 25.4 x 237 x 395.4 mm
Peso: 0.5 kg
Especificaciones de X2CS:
Puertos: 2 ranuras SFP+
Placas principales compatibles: SCUF/SCUN/SCUL/SCUH
Consumo de energía: Estático: 17.6 W, Máximo: 18 W
Tamaño máximo de trama: 2,052 bytes, con soporte para tramas jumbo de hasta 9,216 bytes
Dimensiones: 25.4 x 237 x 197.2 mm
Temperatura operativa permitida: De -25 a 65 grados Celsius
Especificaciones de PRTE:
Conector: 3V3
Voltaje: 48 V DC
Consumo de energía estático: 1.5 W
Dimensiones: 25.4 x 237 x 105.1 mm
