Opis

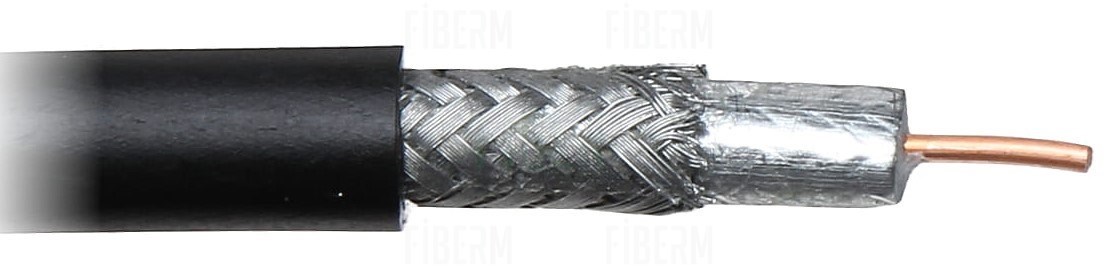

El CTF-167/ZEL es un cable moderno de 75 Ω con excelentes características eléctricas y mecánicas. Está recubierto con polietileno (PE), lo que lo hace resistente a la radiación UV y la humedad.
Este cable está gelificado, lo que significa que puede ser enterrado sin necesidad de protección adicional.
Especificaciones técnicas:
Longitud máxima del tramo: hasta 100 m. Precio indicado por metro.
Tipo de cable: coaxial CTF 167
Conductor interno: Ø 1.63 mm de alambre de cobre
Dieléctrico: Ø 7.11 mm (espumado físicamente)
Pantalla: 2 x lámina de Al/PET - Gelificada
Trenzado: Alambre de aluminio
Densidad de la trenza: 60 %
Cubierta exterior: Ø 10.1 mm de PE
Color de la cubierta: Negro
Impedancia: 75 Ω ± 3 Ω
Capacitancia: 54 pF/m ± 2
Resistencia del conductor para corriente continua: 9 Ω/km
Eficiencia de apantallamiento: > 110 dB @30 ... 1000 MHz
Atenuación por desajuste: 24 dB @470 MHz, 20 dB @1000 MHz, 18 dB @3000 MHz
Coeficiente de velocidad de propagación: 85 %
Peso: 35 kg/km
Atenuación del conductor en un tramo de 100 m: 3.1 dB @ 50 MHz, 6.1 dB @ 200 MHz, 9.1 dB @ 450 MHz, 12.9 dB @ 860 MHz, 14.3 dB @ 1000 MHz, 17.1 dB @ 1350 MHz, 20.1 dB @ 1750 MHz, 23 dB @ 2150 MHz, 27.3 dB @ 3000 MHz
