Opis

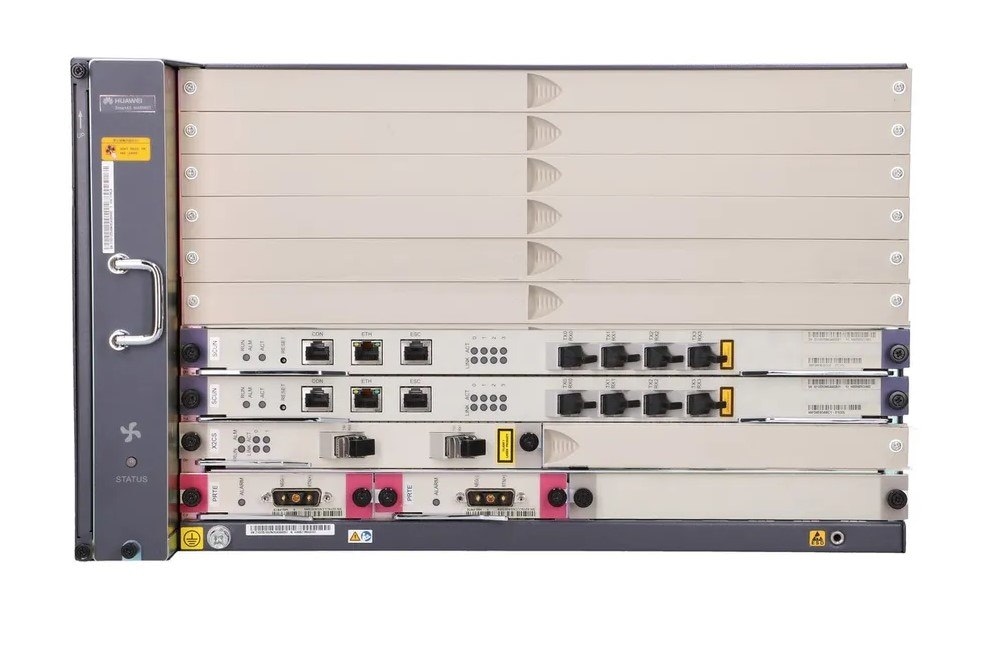

Huawei MA5683T è un terminal OLT avanzato progettato per reti GPON. La sua robusta struttura da 6U consente l'installazione di fino a 6 schede servizio (GPON), permettendo l'efficiente gestione di un massimo di 12288 abbonati con schede da 16 porte o 6144 abbonati con schede da 8 porte.
Il pacchetto MA5683T include: 2 schede di alimentazione DC (modello PRTE, 48 V, con funzionalità ridondante), 1 scheda uplink X2CS equipaggiata con 2 slot SFP+ (10 Gb/s) e 2 schede di controllo SCUN.
Componenti del pacchetto:
2x HUAWEI-H80-PRTE (scheda di alimentazione, 48 V DC)
2x HUAWEI-H80D00SCUN02 (scheda di controllo)
1x HUAWEI-H80D00X2CS01 (scheda uplink, 2x 10G SFP+)
1x HUAWEI-MA5683T-CHASS (struttura MA5683T)
1x HUAWEI-MA5683T-ACC (accessori)
1x HUAWEI-H8E1FMCA (ventilatore)
1x HUAWEI-H60BZ1MABO01 (ripiano di servizio intermedio)
Specifiche MA5683T:
Prpustowość backplane: 1,5 Tb/s
Velocità di trasferimento dei pacchetti L2: 726 Mp/s in modalità Active/Standby, 1452 Mp/s in modalità Load sharing
Prpustowość scheda di controllo: 480 Gb/s in modalità Active/Standby, 960 Gb/s in modalità Load sharing
BER a pieno carico: <10 e-7
Disponibilità (nella configurazione standard): >99,999%
MTBF: ~45 anni
Porte di gestione: RJ45 out-of-band, Console
Porte upstream/uplink: 2x SFP sulla scheda GICF, 2x SFP+ sulla scheda X2CS
Alimentazione: DC
Temperatura operativa: Da -25 a 65°C
Umidità operativa: 5%-95% RH
Dimensioni: 482,6 x 283,2 x 263,9 mm
Peso (solo struttura): 7 kg
Specifiche SCUN:
Prpustowość di commutazione: 480 Gb/s in modalità active/standby, 960 Gb/s in modalità load sharing
Prpustowość totale: 10 Gb/s in modalità active/standby, 20 Gb/s in modalità load sharing
Tabella indirizzi MAC: 32768
Max. utenti: 8192
Max. utenti multicast: 8192
Max. canali multicast: 4096
Max. canali multicast simultanei: 2000
Tabella di routing IPv4: 5120
Tabella di routing IPv6: 5120
Tabella ARP: 8192
Numero di regole ACL: 1024
Max. dimensione del frame: 2052 byte, con supporto jumbo frame fino a 9216
